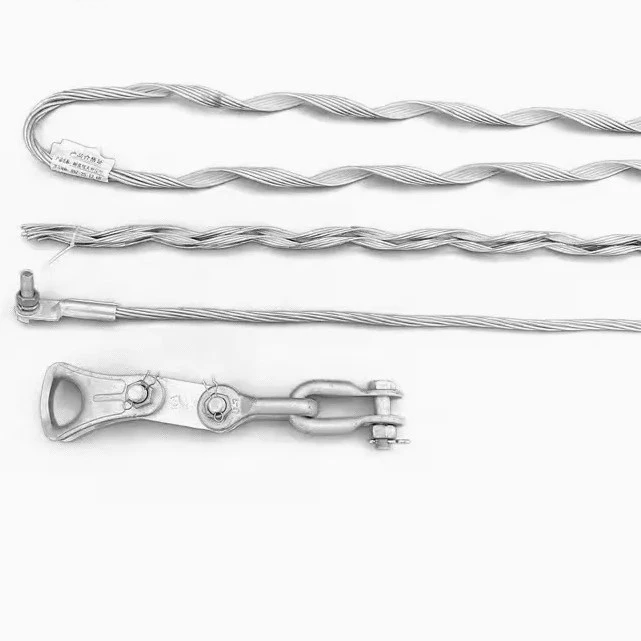

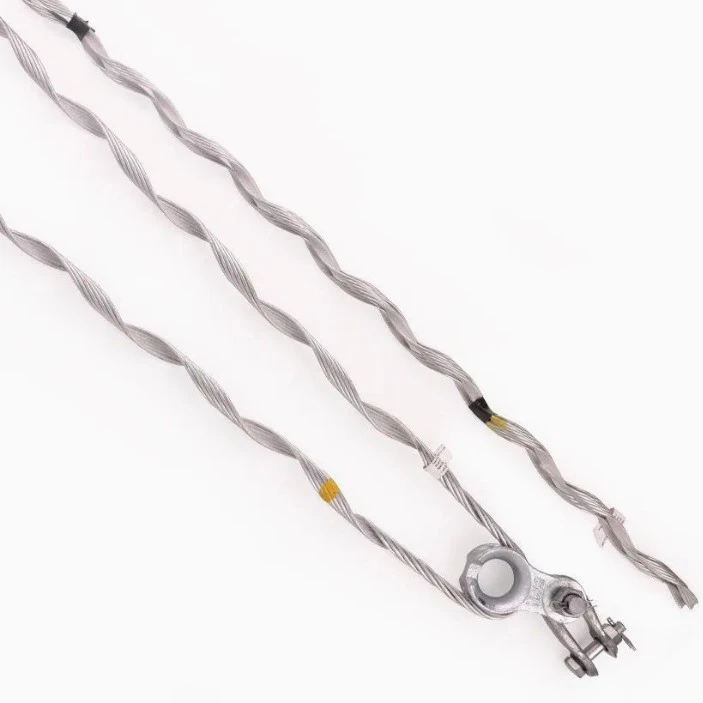

Napínací svorka pro venkovní vedení
Předtvarovaná napínací svorka pro kabel OPGW může chránit kabely a zlepšit antivibrační funkci. Díky speciální konstrukci může předem tvarovaná napínací svorka zajistit, že svorka namáhání negeneruje koncentraci napětí, která může poškodit kabely OPGW, aby byla zajištěna normální životnost kabelového systému.
Popis
Preformed Suspension Clamp je spojovací hardware ADSS kabelu, který visí ve sloupu přenosového vedení (věž).
Může snížit statické namáhání v podpěrném bodě, zlepšit odolnost kabelu proti vibracím a tlumit dynamické namáhání v důsledku eolických vibrací.
stejně jako zajistit, že ohyb kabelu nepřekročí přípustné hodnoty, zajistit, aby kabel nevytvářel ohybové namáhání, takže optická vlákna nevytvářejí další ztráty v kabelech.
Předtvarovaná napínací svorka ADSS se používá především pro upevnění a kotvení kabelového vedení ADSS. Obvykle se instaluje na terminálovou věž, napínací věž a křižovatkovou úhlovou věž nebo stožár.
Funkce
Podporujte plnou pevnost v tahu, připojte kabel OPGW ke sloupům/věžím terminálu nebo slepým sloupům/věžím.
Struktura
Svorka: Hliníková slitina
Předtvarovaný drát Armor Rod: Hliníková slitina;
Držák typu U: slitina hliníku, mez pevnosti: 80 kN, 120 kN;
Plech typu PD: žárově zinkovaná ocel, mez pevnosti: 80 kN, 120 kN;
Třmen: žárově pozinkovaná ocel, kování GB.
Poznámky
1. Předtvarovaná napínací svěrka OPGW se z bezpečnostních důvodů doporučuje použít jednou po plném napnutí.
2. Množství: jedna sada na koncový sloup a věž; dvě sady pro napínací tyč a věž.
3. Pevnost svorky v tahu: 70kN, 100kN,120kN, 160kN.
4. Výběr modelu č. Podle celkového průměru, jmenovité pevnosti v tahu (RTS) kabelu OPGW.
5. Směr ručního pokládání vnitřních tyčí obrátí vnější tyče, obecně jsou vnější tyče pravý paprsek. Pokud je vyžadována levá ruka, uveďte to zvlášť.
Podle různého mezního zatížení se produkty dělí na 60kN, 80kN, 100kN, 120kN.
Vyberte prosím jinou velikost z následujících tabulek:
